Pengenalan kepada Baut Bahu

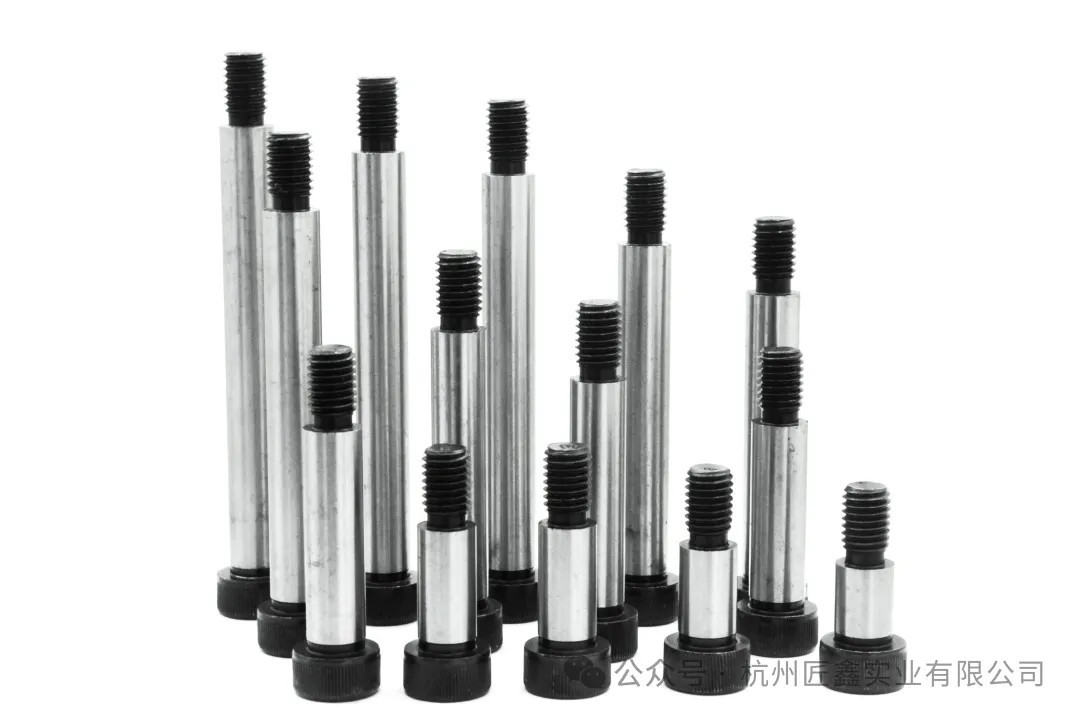

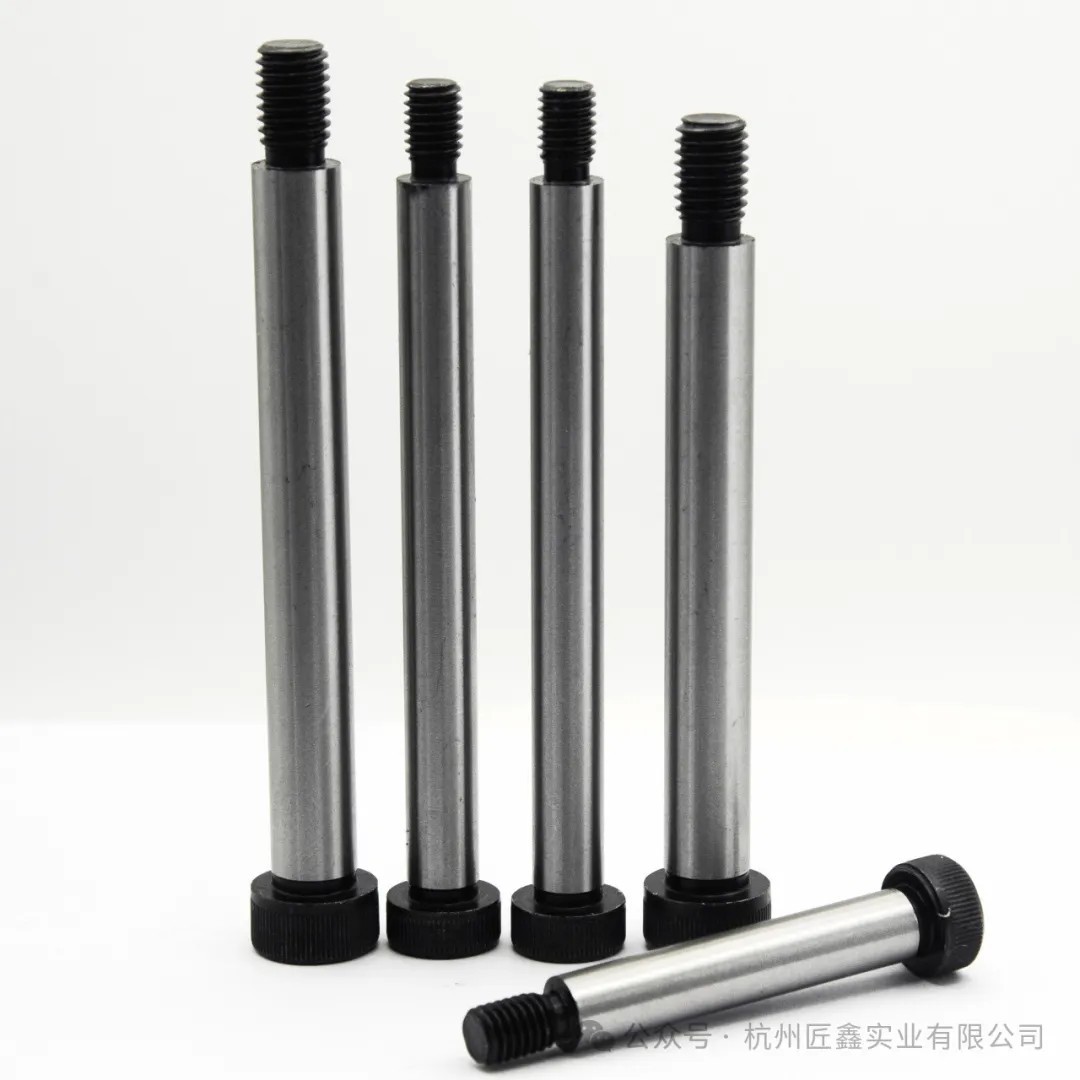

Bolt Bahu , juga dikenali sebagai Skru bahu atau bolt bahu, ialah bolt dengan bahu silinder licin yang diameternya lebih besar daripada bahagian berulir. Ia biasanya digunakan di mana permukaan galas diperlukan atau dalam aplikasi putaran seperti pemasangan mesin, acuan dan pembuatan lekapan, dsb. Baut bahu boleh memberikan kedudukan dan sokongan yang tepat dan merupakan pengikat yang amat diperlukan dalam peralatan mekanikal.
Perbezaan antara bolt Bahu metrik dan bolt Bahu Amerika
Dalam industri pengikat, bolt Bahu metrik (Metrik) dan Amerika (Imperial) adalah dua standard dengan spesifikasi yang berbeza. Mereka berbeza dengan ketara dalam saiz, reka bentuk benang, piawaian bahan, kawasan aplikasi, dll. Berikut ialah penerangan terperinci tentang perbezaan antara kedua-dua bolt Bahu ini.
Spesifikasi Saiz
Bolt Bahu Metrik
Saiz bolt metrik adalah dalam milimeter (mm), dan spesifikasi biasa termasuk M3, M4, M5, M6, M8, M10, dsb.
Diameter bahu dan panjang bolt bahu metrik adalah dalam milimeter, dengan diameter bahu antara 3mm hingga 20mm dan panjang bahu antara 5mm hingga 100mm.
Bolt Bahu Amerika
Saiz bolt Amerika adalah dalam inci, dan spesifikasi biasa termasuk #4-40, #6-32, #8-32, 1/4-20, 5/16-18, 3/8-16, dsb.
Diameter bahu dan panjang bolt bahu Amerika adalah dalam inci, dengan diameter bahu antara 1/8 inci hingga 1 inci dan panjang bahu antara 1/4 inci hingga 4 inci.
Reka Bentuk Benang
Bolt Bahu Metrik
Piawaian reka bentuk untuk benang metrik adalah berdasarkan piawaian ISO (Organisasi Antarabangsa untuk Standardisasi), dan piawaian yang biasa digunakan ialah ISO 68-1, ISO 261 dan ISO 262.
Pic benang metrik (jarak antara dua benang bersebelahan) dinyatakan dalam milimeter. Sebagai contoh, M6x1.0 mewakili bolt dengan diameter 6mm dan pic 1.0mm.
Bolt Bahu Amerika
Piawaian reka bentuk untuk benang Amerika adalah berdasarkan piawaian ASME (American Society of Mechanical Engineers), dan piawaian yang biasa digunakan ialah ASME B1.1.
Padang benang Amerika dinyatakan dalam benang per inci (TPI). Contohnya, 1/4-20 mewakili diameter 1/4 inci dan 20 utas setiap inci.
Piawaian bahan
Bolt Bahu Metrik
Piawaian bahan untuk bolt metrik adalah berdasarkan piawaian antarabangsa seperti ISO dan DIN (Standard Perindustrian Jerman). Bahan biasa termasuk keluli karbon, keluli tahan karat, keluli aloi, dll.
Gred bahan bolt bahu metrik biasa termasuk 8.8, 10.9, 12.9, dsb., dan nombor menunjukkan kekuatan tegangan dan kekuatan alah bolt.
Bolt Bahu Amerika
Piawaian bahan untuk bolt Amerika adalah berdasarkan piawaian ASTM (American Society for Testing and Materials). Bahan biasa termasuk keluli karbon, keluli tahan karat, keluli aloi, dll.
Gred bahan bolt Bahu Amerika biasa termasuk Gred 2, Gred 5, Gred 8, dsb., dan gred menunjukkan kekuatan tegangan dan kekuatan alah bolt.
Kawasan permohonan
Bolt Bahu Metrik
Bolt metrik digunakan secara meluas di Eropah, Asia dan kebanyakan bahagian dunia, terutamanya dalam bidang pembuatan jentera, industri automotif, peralatan elektronik, dll.
Bolt metrik sesuai untuk aplikasi yang memerlukan toleransi yang ketat dan ketepatan tinggi kerana tahap piawaian antarabangsa yang tinggi.
Bolt Bahu Amerika
Bolt Amerika digunakan secara meluas terutamanya di Amerika Utara, terutamanya dalam bidang pembinaan, aeroangkasa, petrokimia, dll. Ia digunakan untuk sambungan struktur dan pemasangan dalam bidang pembinaan, dan untuk menetapkan instrumen dan peralatan ketepatan dalam bidang aeroangkasa. Di samping itu, ia digunakan dalam industri petrokimia untuk penyambungan saluran paip dan peralatan, memberikan sokongan dan kedudukan yang boleh dipercayai untuk memastikan operasi yang cekap dan stabil.
