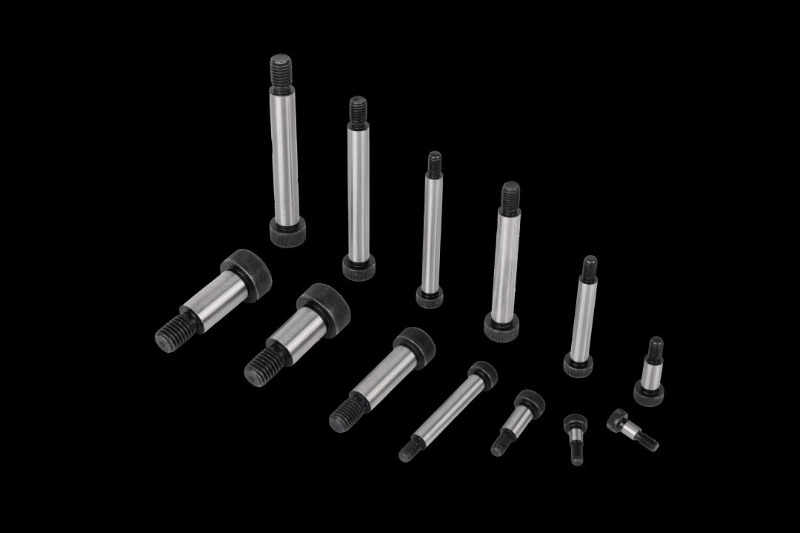

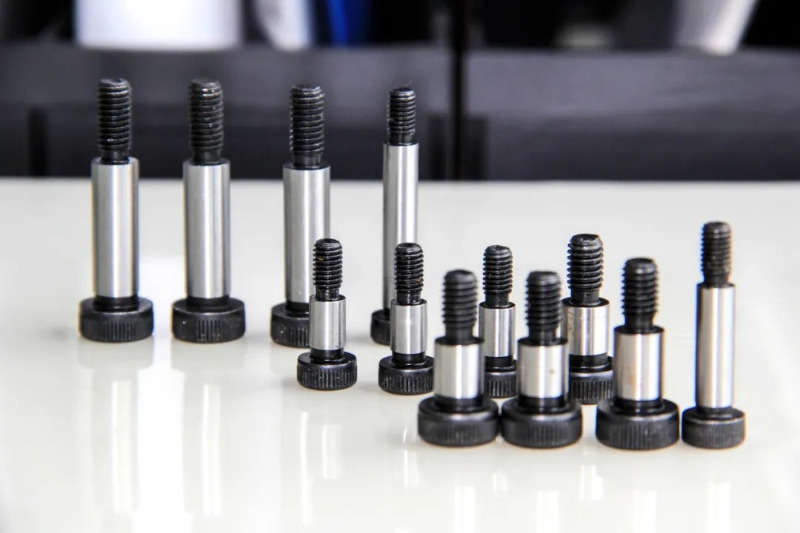

Apakah bolt bahu gred 12.9?
Gred 12.9 bolt bahu , juga dikenali sebagai skru bahu aci atau bolt bahu heksagon dalaman, ialah pengikat berketepatan tinggi dengan bahu licin dan benang separa, direka khusus untuk aplikasi gerakan kekuatan tinggi dan ketepatan.
Ciri-ciri
Ciri-ciri Struktur
Bolt plag gred 12.9 terdiri daripada tiga bahagian utama:
Kepala bolt: Biasanya direka dengan kepala heksagon dalaman atau luaran untuk pemasangan dan penyingkiran tork tinggi yang mudah.
Bahu licin: Dimesin ketepatan untuk memastikan kestabilan komponen berputar atau gelongsor.
Hujung berulir: Menggunakan reka bentuk separa berulir untuk memastikan pegangan yang selamat dan meningkatkan kapasiti galas beban.
Ciri-ciri Utama
Kekuatan ultra tinggi: Dibina dengan keluli aloi (seperti SCM435), dengan kekuatan tegangan ≥1220MPa, memastikan kebolehpercayaan dalam aplikasi beban tinggi.
Toleransi ketepatan: Diameter bahu, panjang dan sepaksi dikawal ketat untuk memastikan kedudukan tepat dan kesesuaian gelongsor bagi komponen mekanikal.
Tahan haus dan tahan lama: Rawatan permukaan termasuk pelindapkejutan, penghitaman, fosfat atau penyaduran nikel, meningkatkan rintangan haus dan rintangan kakisan.
Prestasi tork tinggi: Mampu menahan tork pengetatan tinggi, sesuai untuk jentera berat dan persekitaran beban dinamik tinggi.
Penggunaan bolt bahu gred 12.9
Oleh kerana kekuatannya yang tinggi, pemesinan ketepatan dan kebolehsuaian gerakan, bolt bahu gred 12.9 digunakan secara meluas dalam banyak industri, terutamanya dalam senario dengan beban tinggi dan keperluan ketepatan tinggi.
Peralatan Jentera
Dalam jentera automatik, alatan mesin ketepatan dan peralatan barisan pengeluaran, bolt bahu digunakan untuk menyokong dan meluncur komponen, memastikan operasi lancar peralatan.
Rel slaid dan mekanisme panduan: Pastikan ketepatan gerakan linear atau berputar.
Sistem penghantaran: Digunakan sebagai bolt penetap untuk rod penyambung dan tempat duduk galas, mengurangkan haus pada bahagian yang bergerak.
Jig dan perkakas: Lekapan untuk kedudukan tetap dan pengapit, meningkatkan ketepatan pengeluaran.

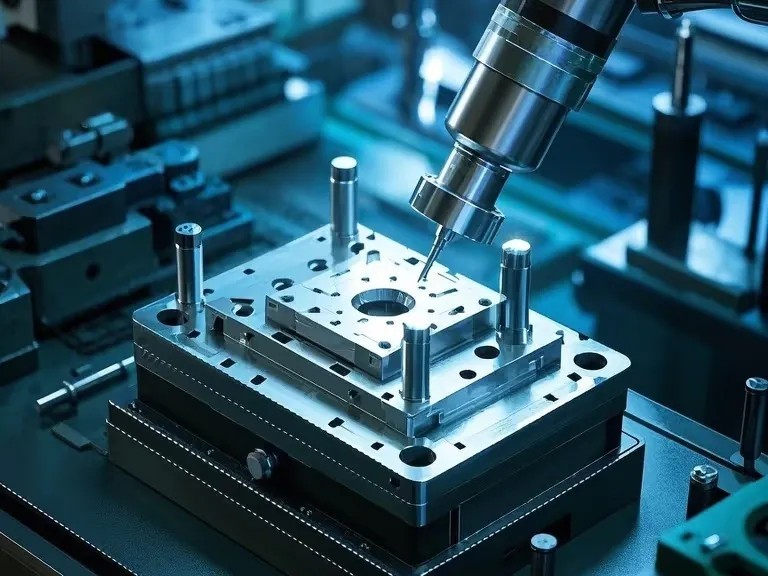

Pembuatan acuan
Acuan suntikan: Digunakan untuk peluncur, plat panduan, dan mekanisme kedudukan untuk memastikan pembukaan dan penutupan acuan lancar.
Setem mati: Digunakan untuk pemasangan pin panduan dan pemasangan gelangsar untuk meningkatkan hayat acuan dan ketepatan.

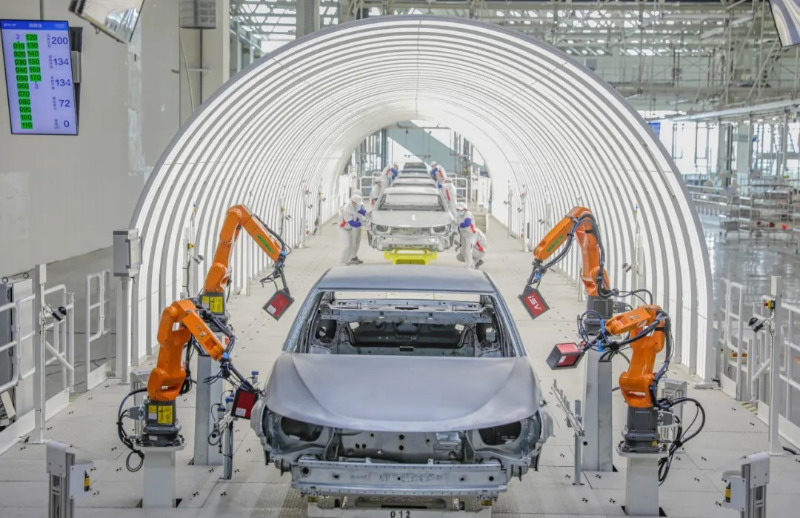

Industri Automotif
Bolt bahu gred 12.9 digunakan secara meluas dalam pembuatan automotif untuk enjin, sistem suspensi dan sistem brek.
Komponen Enjin: Sambungkan lengan goyang, rod penyambung, dan mekanisme injap, memastikan kestabilan semasa operasi berkelajuan tinggi.
Sistem Penggantungan: Gunakan penyerap hentak dan sambungan lengan kawalan untuk menahan getaran dan hentaman frekuensi tinggi.
Sistem Brek: Digunakan dalam angkup brek dan rel gelongsor, memberikan rintangan suhu tinggi dan kapasiti beban tinggi.

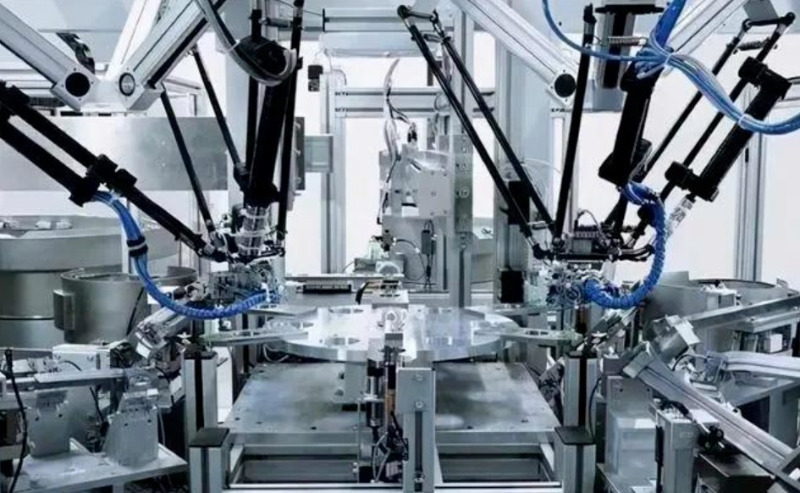

Peralatan elektronik dan automasi
Sambungan robot: Digunakan sebagai paksi berputar untuk memastikan kedudukan yang tepat dan pergerakan fleksibel lengan robot.
Barisan pemasangan automatik: Digunakan untuk peluncur dan peranti panduan untuk meningkatkan kestabilan dan ketepatan peralatan.

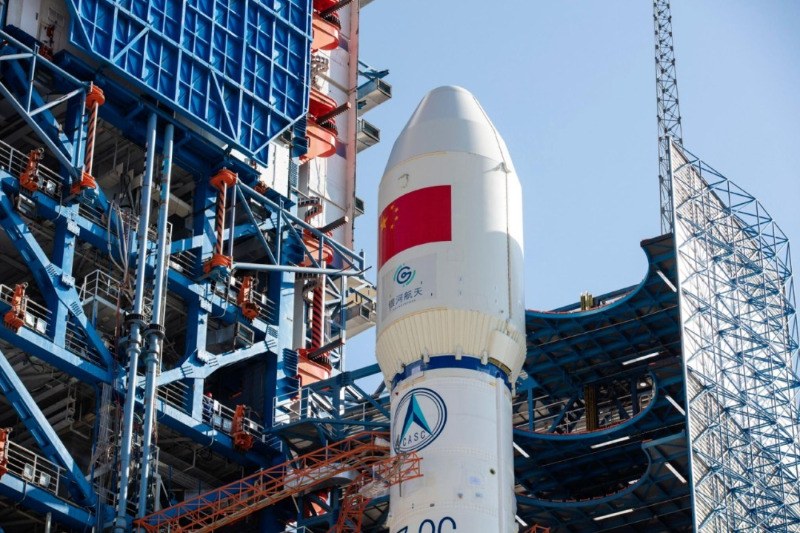

Aeroangkasa
Sistem Kawalan Penerbangan: Digunakan untuk mengawal putaran dan sambungan permukaan kawalan, kepak dan komponen lain.
Lengan Robot Satelit: Menyediakan titik pangsi putaran berketepatan tinggi, memastikan kestabilan dan kebolehpercayaan.

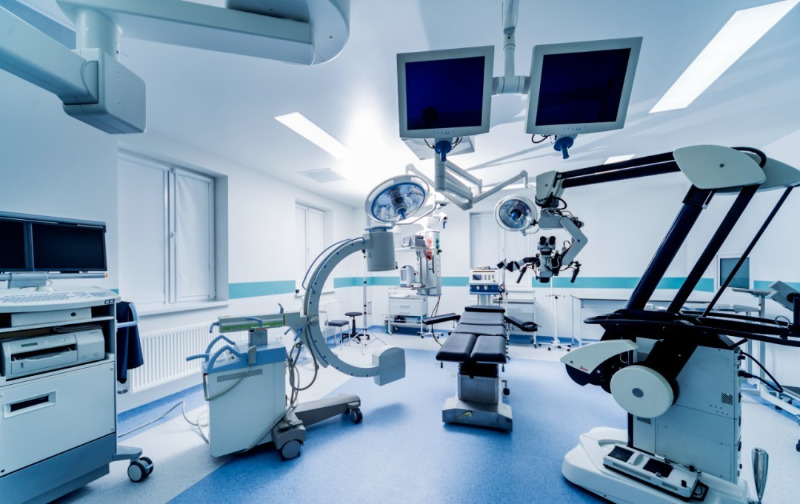

Peralatan perubatan
Mesin X-ray dan pengimbas CT: Digunakan untuk rel gelongsor dan bahagian bergerak untuk memastikan operasi peralatan yang tepat.
Robot pembedahan: Digunakan untuk sendi lengan robot untuk memastikan kawalan dan kestabilan yang tepat.
Proses pembuatan bolt bahu gred 12.9
Bahan Utama
Bahan biasa untuk bolt bahu gred 12.9 termasuk:
SCM435 (keluli aloi): Keliatan yang baik dan rintangan keletihan, sesuai untuk persekitaran beban impak.
Keluli tahan karat (304, 316L): Tahan kakisan, tetapi dengan kekuatan yang lebih rendah, kebanyakannya digunakan dalam peralatan makanan dan perubatan.
Proses Pengeluaran
1. Pemotongan Bahan: Pemotongan ketepatan bar keluli berkekuatan tinggi.
2. Pemesinan Ketepatan CNC: Memusing kepala bolt, bahu dan bahagian berulir untuk memastikan toleransi yang ketat.
3. Pemesinan Benang: Menggulung benang untuk meningkatkan kekuatan dan hayat keletihan.
4. Rawatan Haba: Pelindapkejutan dan pembajaan untuk meningkatkan kekerasan dan rintangan haus.
5. Rawatan Permukaan: Menggalvani, menghitam, dan memfosfatkan untuk meningkatkan rintangan kakisan.
6. Pemeriksaan Kualiti: Menggunakan mesin pengukur koordinat, ujian kekerasan, dan ujian tork untuk memastikan ketepatan dan konsistensi yang tinggi. Ia menghakis tetapi mempunyai kekuatan yang lebih rendah, dan kebanyakannya digunakan dalam makanan dan peralatan perubatan.
Piawaian Industri
Pengeluaran bolt bahu mesti mematuhi piawaian antarabangsa untuk memastikan prestasi dan kebolehpercayaannya.
ISO 7379: Standard untuk dimensi, bahan dan toleransi bolt bahu metrik.
DIN 923: Standard Jerman, digunakan secara meluas di pasaran Eropah.
ASME B18.3: Spesifikasi untuk bolt bahu standard Amerika, terpakai untuk pasaran Amerika Utara.
JIS B 1180: Standard Jepun, digunakan dalam pembuatan jentera ketepatan.
Piawaian ini menentukan diameter bahu, toleransi panjang, spesifikasi benang, kekuatan tegangan dan rawatan permukaan untuk memastikan kestabilan dan keserasian bolt dalam persekitaran yang keras.
Bagaimana untuk memilih Bolt Bahu yang Betul?
Apabila memilih bolt bahu, pertimbangkan faktor berikut:
Keperluan Muatan: Tentukan kekuatan tegangan dan hayat keletihan yang diperlukan.
Dimensi Bahu: Pastikan keserasian dengan komponen gelongsor atau berputar.
Spesifikasi Benang: Pilih benang metrik atau imperial yang sesuai untuk peralatan.
Rawatan Permukaan: Pilih salutan anti-karat, seperti menggembleng, menghitam, atau memfosfatkan.
Bolt bahu gred 12.9 adalah penting dalam jentera, pembuatan automotif, pembuatan acuan, automasi dan aeroangkasa kerana kekuatannya yang tinggi, toleransi yang tepat dan kebolehsuaian kepada gerakan dinamik. Piawaian pembuatan yang ketat dan prestasi unggul menjadikan mereka produk teras dalam pasaran pengikat mewah.
Pernahkah anda menggunakan bolt bahu gred 12.9 dalam industri anda? Jangan ragu untuk berkongsi pengalaman anda!
